Elektroprevodovka PMRV 063

126,00€ 81.00

Vymazať

Voliteľné doplnky

Medzisúčet:

Spolu za doplnky:

Spolu s doplnkami:

Voliteľné doplnky

Medzisúčet:

Spolu za doplnky:

Spolu s doplnkami:

Typ PMRV 063
Otvor pre vstupný hriadeľ 14 mm, 19 mm, 24 mm
Otvor pre výstupný hriadeľ 25 mm
Dostupné príruby 71B14, 71B5, 80B14, 80B5, 90B14, 90B5
Dostupný prevodový pomer [i] i = 5 až 100
Hmotnosť 7 kg
Príslušenstvo na vyžiadanie -torzné rameno
-príruby
-hriadele
-elektromotory

Šneková elektroprevodovka PMRV063

– Šnekové elektroprevodovky PMRV

– cenovo najdostupnejśia séria šnekových elektroprevodoviek PMRV

Šneková prevodovka PMRV063

Cenovo najdostupnejšie a kvalitatívne stredne prepracované elektro prevodovky

  • liatina železa a tiež hliníku
  • strojárska oceľ
  • kvalitné guferá
  • prevodovkový olej dobrej kvality
  • CNC automatizácia- obrábanie strojárskej ocele

Šneková elektro-prevodovka PMRV

—————————————————————————



Možnosť dodávky šnekovej elektroprevodovky s namontovaným elektromotorom podľa potreby.

Volajte non stop:

+421 948 411 175   (Vladimír Ondruš – predaj a poradenstvo)

+421 944 105 361   (Michal Potočka – predaj a šéf-špecialista)

Objednajte si prevodovku tiež s elektromotorom podľa Vašej potreby vo výhodných cenách.

Adresa pre zaslanie dopytu/objednávky e-mailom: vyoral@el-motor.sk

————————————————————————————————————————————–

Použitie šnekovej elektro-prevodovky PMRV

  • PMRV bežné– Navíjacie zariadenia, drevoobrábacie stroje, nákladné výťahy, vyvažovačky,závitovacie stroje, stredné mixéry, pásové dopravníky pre ťažké materiály, navijaky, posuvnédvere, prihnojovacie škrabky, baliace stroje, miešačky betónu, žeriavové mechanizmy, frézy,skladacie stroje, prevodové lodičky
  • PMRV – Závitovkové podávače pre ľahké materiály, ventilátory, montážne linky, dopravníkové pásy pre ľahké materiály, malé miešačky, výťahy, čistiace stroje, plnivá, kontrolné stroje
  • PMRV – Miešačky pre ťažké materiály, nožnice, lisy, odstredivky, otáčajúce sa podpery, navijaky a výťahy pre ťažké materiály, brúse sústruhy, kamenné mlyny, korčekové elevátory, vŕtačky,hámre, CAM lisy, skladacie stroje, točne, čistiace bubny, vibračné prístroje, drviče

Šneková elektroprevodovka PMRV063

Príklad objednávky

Ak si želáte k prevodovke dodať aj elektromotor, prosíme, aby ste špecifikovali parametre:

Veľkosť napr. 112 L4

Výkon napr. 4 kW

Póly napr. 4

Napätie napr. 400/690 V

Frekvencia napr. 50 Hz

Typ príruby napr. B5

UPOZORNENIE: Prevodovky veľkostí od 25 do 63 dodávame spravidla v montážnej pozícii „univerzálne“ a môžu byť namontované v akejkoľvek pozícii. Pre veľkosti 75 do 150  platí, že vždy je potrebné definovať montážnu pozíciu, ak samozrejme nejde o štandard B3. Ak sa prevodovka so špecifikovanou pozíciou B3 namontuje do pozície V5 alebo V6, ložisko, ktoré sa nachádza sa na vrchnej strane prevodovky musí byť mazané špeciálnym tuhým mazacím prostriedkom, aby sa zaistilo dostatočné mazanie. Našou spoločnosťou bol testovaný mazací prostriedok Tecnolubeseal POLYMER 400/2.

POZNÁMKA: Vo všetkých uvedených tabuľkách sú znázornené výstupné hodnoty z prevodoviek pri použití 4-pólového elektromotora (1400 ot / min). V prípade použitia 2-pólového alebo 6-pólového elektromotora je nutné prepočítať, alebo kontaktovať naše obchodno-technické oddelenie.

Rozpadový výkres a zoznam náhradných dielov

rozpadový výkres a zoznam náhradných dielov šneková prevodovka PMRV063

Motorové montážne príruby (IEC)

Aby sa predošlo vibráciám a nežiadúcim silám na vstupnom ložisku prevodovky, musí byť prevodovka, ktorá sa dodáva s prírubou pripojená k takému elektromotoru, ktorého tolerančné hodnoty hriadeľa a príruby budú zodpovedať kvalitám normy IEC. Prevodovky, ktoré dodávame s našimi elektromotormi vám túto podmienku môžu bezpochyby garantovať. Podľa nižšie uvedenej tabuľky viete jednoducho zistiť veľkosť montážnej príruby B5 alebo B14. Elektrické motory, ktoré naša firma dodáva aj s prírubami, sa spravidla dodávajú na základe tabuľky deklarovaných hodnôt, no keďže sú tieto montážne príruby demontovateľné, môžete dosiahnuť aj kombinácie hriadeľ / príruba, ktoré nižšie uvedenej tabuľke nezodpovedajú (napr. 19/140), čím vieme ponúknuť prispôsobivosť aj pre modely, ktoré nie sú unifikované ako napr. jednosmerné elektromotory a pod.

motorové montážne príruby šneková prevodovka PMRV063

PMRV063 Popis

PMRV popis šneková prevodovka PMRV063

Výkonové parametre

výkonové parametre šneková prevodovka PMRV063

Mazanie šnekovej prevodovky PMRV063

Štvorhranné prevodovky PMRV sú určené pre všestrannú montáž. Výrobu komponentov, ktorú zabezpečujú numericky riadené stroje, garantujú maximálnu precíznosť pri dodržiavaní striktných tolerančných hodnôt. Finálny produkt sa preto pýši svojou vysokou dlhodobou spoľahlivosťou. Telá prevodoviek veľkostí 025 až do 090 sú vyrobené zo zliatiny hliníka a telá veľkosti 110 až 150 sú vyrábané z liatiny. Každá z týchto prevodoviek je opatrená hliníkovým náterom RAL 9022 z dôvodu ochránenia dielov proti starnutiu a takisto, aj aby sa lepšie prekryli možné drobné nerovnosti , ktoré môžu byť v hliníkovej zliatine prítomné. Prevodovky sú dodávané minimálne s jedným plniacim otvorom, ktorý sa používa aj ako test možnej netesnosti prevodovky. Montážne príruby umožňujú kombinovanie dvoch prevodoviek pre dosiahnutie vysokých prevodových pomerov. Štyri veľkosti PMRV predradných čelných prevodov sú k dispozícii pre pripojenie k prevodovke. Sú taktiež konštruované z hliníkovej zliatiny a sú opatrené tým istým ochranným náterom. Všetky dodávané kombinácie sú dodávané s mazacie náplňou, ktorej charakteristika je špecifikovaná v nasledujúcej tabuľke.

mazanie šneková prevodovka PMRV063

Prevodovky veľkostí 025 až 090 sú dodávané kompletne so syntetickou náplňou a preto sú bezúdržbové. Prevodovky veľkostí 110, 130 a 150 sú dodávané s náplňou minerálneho oleja uvedenú pre montážne pozíciu B3. Zákazník je zodpovedný za uspôsobenie množstva oleja danej montážnej pozície a ďalej za nahradenie plniace zátky, ktorou je prevodovka z prepravných dôvodov osadená, zátkou odvzdušňovaciou. Pokiaľ prevodovka nebude odvzdušňovaciou zátkou osadená, môže to spôsobiť vznik vnútorného pretlaku a týmto môže dochádzať k presakovaniu oleja cez tesnenie prevodovky. Pre veľkosti 110, 130 a 150 odporúčame, aby bola vykonaná výmena olejovej náplne prevodovky po uplynutí prvých cca 300 prevádzkových hodín.

Množstvo olejovej náplne – šneková prevodovka PMRV063

množstvo olejovej náplne šneková prevodovka PMRV063

PMRV prevodovky Elektroprevodovka PMRV 063 biela Elektroprevodovka PMRV 063 B5 elektroprevodovka PMRV063 Elektroprevodovky PMRV 063

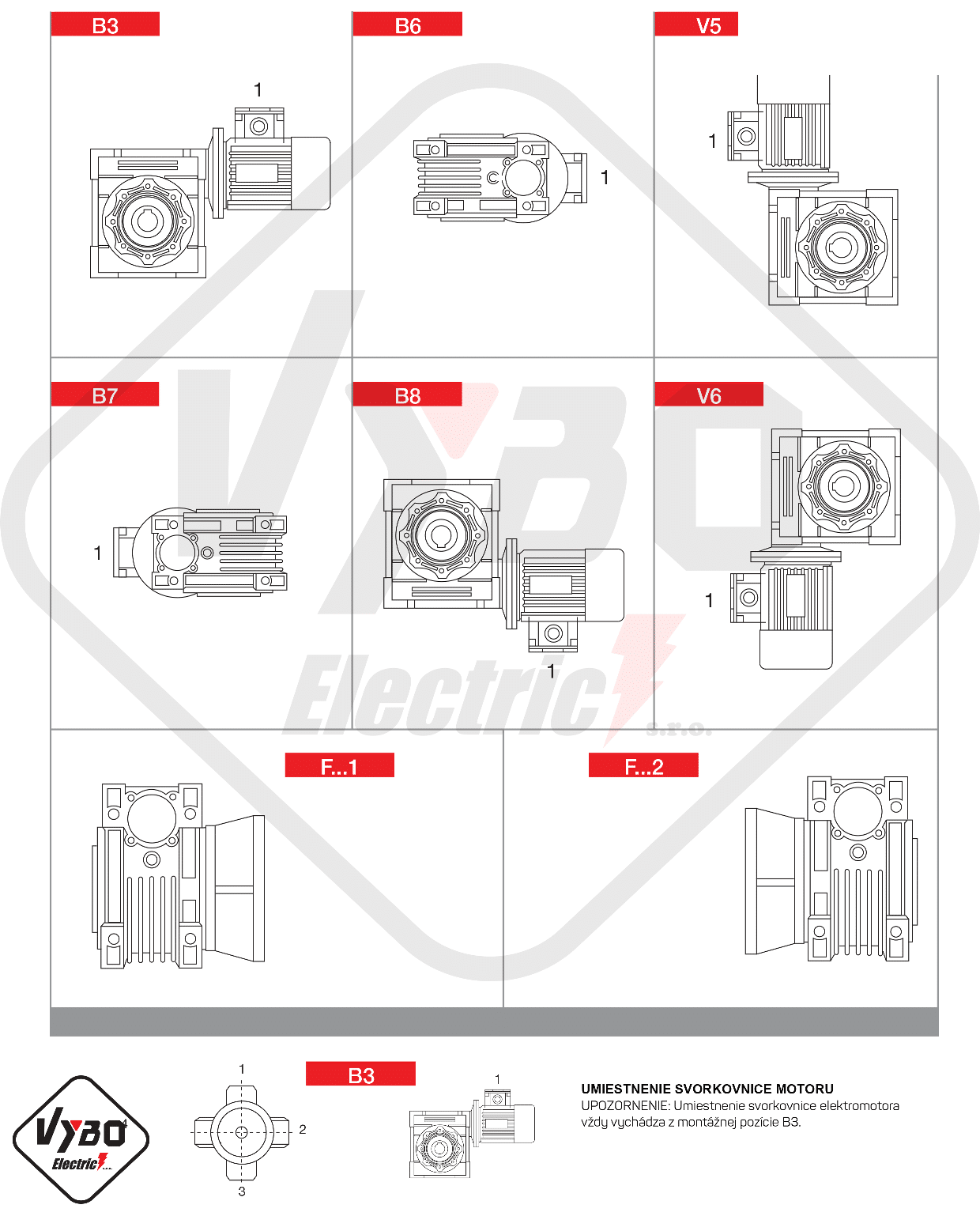

rozmery šneková prevodovka PMRV063 rozmery šneková prevodovka PMRV063 Montážne pozície šnekovej prevodovky PMRV063

montážne pozície šneková prevodovka PMRV130

Hmotnosť 7 kg
Prevodový pomer

7,5, 10, 15, 20, 25, 30, 40, 50, 60, 80, 100

Typ vlastnej príruby

71B14, 80B14, 90B14, 71B5, 80B5, 90B5

Vstupný hriadeľ (mm)

14, 19, 24

Výstupný dutý hriadeľ (mm)

25
